泄爆墙简介

1、概述1.1泄爆墙分为轻型泄压墙和轻质易碎墙两种。作为泄压设施的轻质墙体，单位质量不宜大于0.6KN/m

2、适用范围2.1适用于需要泄爆的危险性生产工房。对于粉尘爆炸和气体爆炸的危险性生产工房采用轻型泄压墙体；对于高能危险性工房采用轻质易碎墙体。

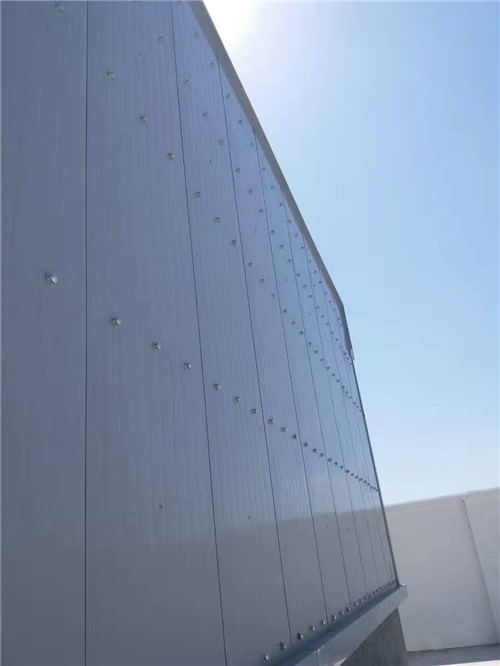

3、泄爆墙体分类3.1 轻型泄压墙体分为岩棉夹芯钢板墙和单层压型钢板复合保温墙两种。3.2 轻质易碎墙体分为纤维增强水泥板墙、彭石轻型板墙和泡沫混泥土复合墙板三种。

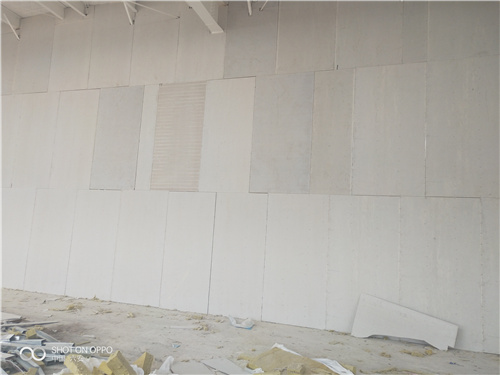

4、材料与结构4.1 泄爆墙由钢龙骨（镀锌方管100*50*3mm）和泄爆板（盐材料）及岩棉组成。（1）泄爆板规格尺寸为1220*2440*9.5mm（2）泄爆墙厚度为130mm（三层泄爆板）、120mm（双层泄爆板）、110mm（单层泄爆板）、100mm（岩棉夹芯钢板，做的不多），厚度可根据要求制作。（3）图集上采用三层泄爆板，外面包两层错缝排列泄爆板，中间骨架镀锌方管，填充岩棉，里面包一层泄爆板，采用泄爆螺丝固定连接。
